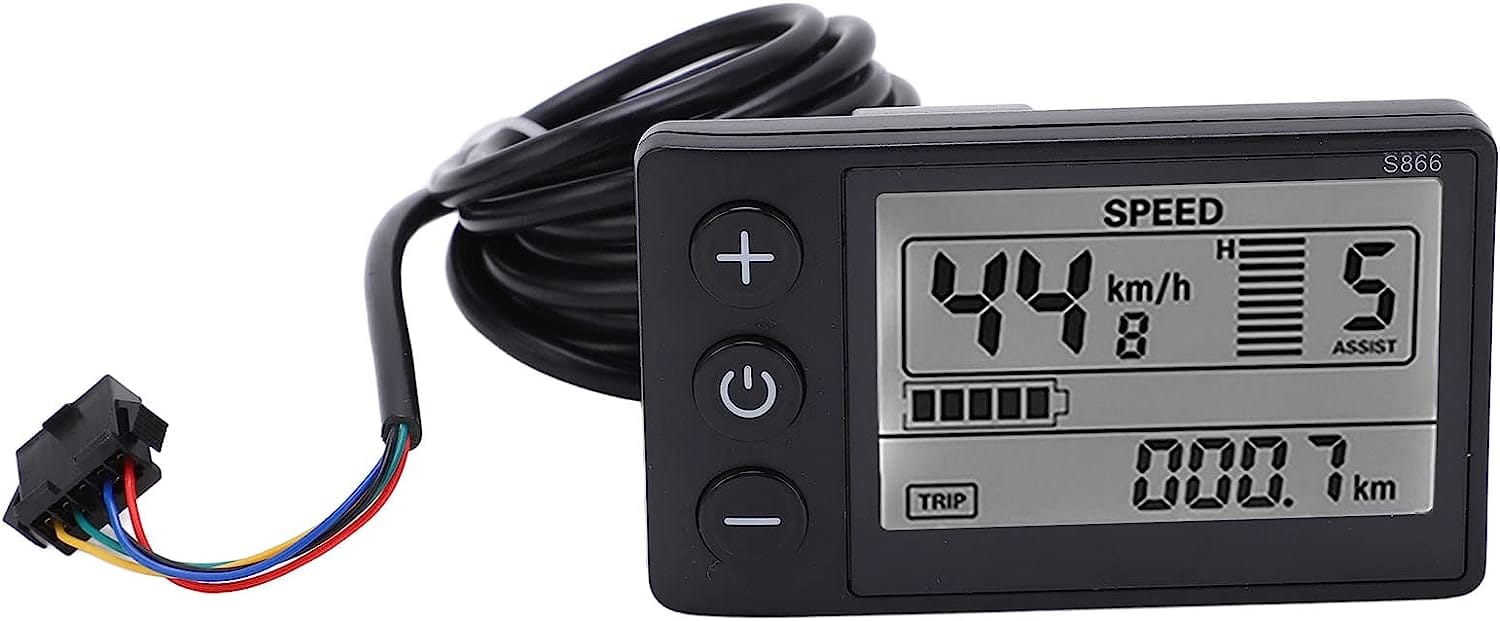

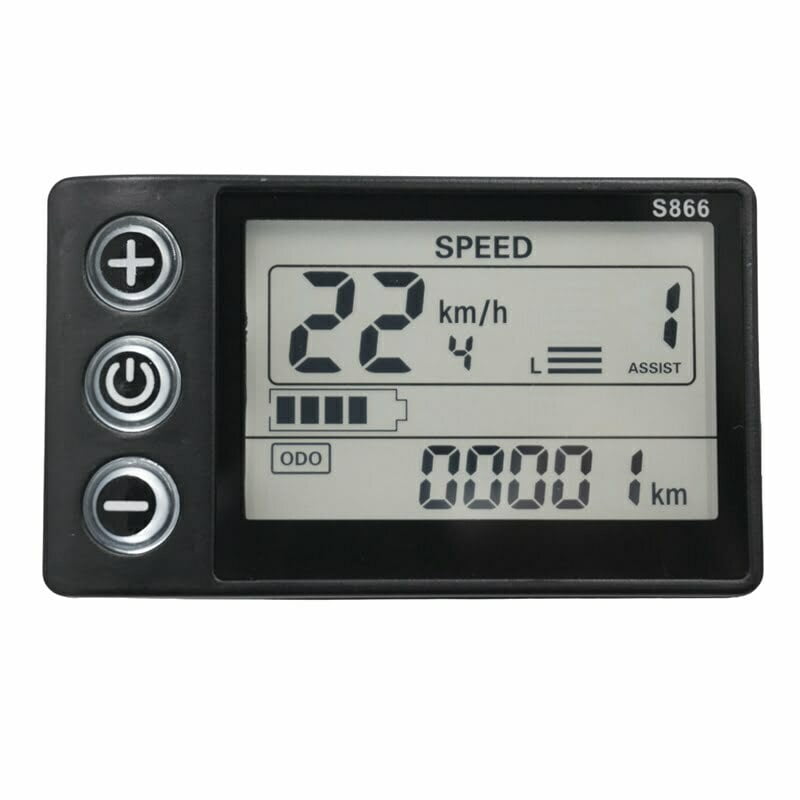

Elektrikli Bisiklet Gösterge – Ekran – S866



P01: Ekran ışık parlaklığı:  en karanlık seviye 1, en parlak seviye 3
P02: kilometre birimi:  0: KM; 1: MILE
P03: Gerilim seviyesi: 24V, 36V, 48V, 60V
P04: Dinlenme süresi:  0, uyku hali değil; Diğer sayılar
dinlenme süreleridir, aralık: 1-60; Birim dakika.
P05: PAS numarası seçimi: 0,3 dosya modu; 1,5 vites modu:
P06: Tekerlek ayarı: birim, inç.
tekerlek çapı değeri: 5,0 ~ 50 Hassasiyet: 0,1 inç Bu parametre sayaç görüntüleme hızıyla ilgilidir ve doğru girilmesi gerekir;
P07: Hız göstergesi manyetik çelik numarası: aralık: 1-100.
Bu parametre sayacın görüntülenme hızı ile ilgilidir ve doğru girilmesi gerekmektedir. Sıradan bir göbek motoru ise manyetik çelik sayısı doğrudan girilir. Yüksek hızlı bir motorsa, yavaşlama oranını da hesaplamak gerekir ve giriş verileri = manyetik çelik sayısı × yavaşlama oranıdır. Örneğin: motor mıknatısı sayısı 20, yavaşlama oranı 4,3: giriş verileri: 86 = 20 × 4,3
P08: Hız sınırı ayarı: Anlaşma No. 2 aralığı 0-100km /H, 100 hız sınırı olmadığı anlamına gelir. Buradaki giriş verileri, aracın maksimum çalışma hızını temsil eder: örneğin, aracın maksimum çalışma hızının 25 km/saat’i aşmayacağını belirten giriş 25. Sürüş hızı, ayarlanan değerde tutulur, Hata: ± 1 km/ H; (Güç ve dönüş için hız limiti eşittir).

Not: Buradaki değer kilometre bazındadır. Birim ayarı kilometreden mile çevrildiğinde ekran arayüzünün hız değeri otomatik olarak doğru mil değerine çevrilir ancak mil arayüzünün altındaki bu menüde ayarlanan hız limit değeri verisi dönüştürülmez. Mil hızının gerçek hız sınırıyla tutarsız olması.
P09: sıfır başlangıç, sıfırdan farklı başlangıç ​​ayarı:  0: sıfır başlangıç; 1: Sıfırdan farklı başlangıç.
P10: Sürücü modu ayarı:  0: Güç Sürücüsü (çıkışın ne kadar güç olacağı, güç dosyası biti tarafından belirlenir ve anahtar şu anda geçersizdir).

1. Elektrikli sürücü (kol sürücüsünü çevirerek, güç dosyası biti şu anda geçersizdir).
2. Güçle Çalışan ve Elektrikle Çalışan Bir Arada Yaşam

P11: Yardım hassasiyeti ayarı: aralık: 1-24
P12: Yardım başlatma yoğunluğu ayarı: aralık: 1-5
P13: Güç Manyetik Çelik Disk Tipi Ayarı:  5, 8, 12

Manyetik Çelik Tipleri
P14: Kontrolör limit değeri ayar aralığı: 1-20A
P15: Kontrolör düşük voltajı
P16: ODO sıfır ayarı:  tuşa 5 saniye süreyle basın ODO sıfır
P17:Otomatik seyir opsiyonel: 0: Seyir etkinleştirme yok, 1: seyir etkinleştirme; (yalnızca protokol 2 için geçerlidir)
P18: Ekran hız oranı ayarı:  aralık: %50 ~ %150,
P19:Sıfır PAS seçimi:  0:0 dosya, 1:0 dosya içermez
P20 :0:2 Protokol 1:5 S Protokol 2: Bekleme 3: Bekleme

Menü seçeneği parametre değiştirme işlemi

Cihaz açıldıktan sonra, P01 menü arayüzünde + Tuşuna aynı anda uzun basın, kısa basın Tuşlar bir sonraki menüye geçebilir; geçerli menüde,   Tuş toplamına tıklayın  Tuşlar geçerli menü parametrelerini değiştirebilir; Değişiklikten sonra kısa tuşlara basın, bir sonraki menüye geçebilirsiniz. Menü parametreleri değiştirildikten sonra, aynı anda  tuşa tekrar basın + Tuşu, Menü arayüzünden çıkın, normal ekran arayüzüne dönün. Bunlar arasında, P16 menü parametresinin değeri mevcut kümülatif toplam kilometredir, değer değiştirilemez, ancak silinebilir.  Klavyeye 5 saniye boyunca uzun basın, toplam kilometre silinir.



Arıza Kodları

Arıza kodu ve anlamı – Arıza durumu Açıklamalar

• P1 Rezerve 4
• P2 fren
• P3 Güç sensörü arızası (sürüş işareti)
• P4 6KM/saat seyir
• P5 Gerçek zamanlı seyir
• P6 Pil düşük voltajı
• P7 Motor arızası
• P8 Dönüş hatası
• P9 Denetleyici hatası
• P10 İletişim alımı hatası
• P11 İletişim hatası
• P12 BMS iletişim hatası
• P13 Far arızası
