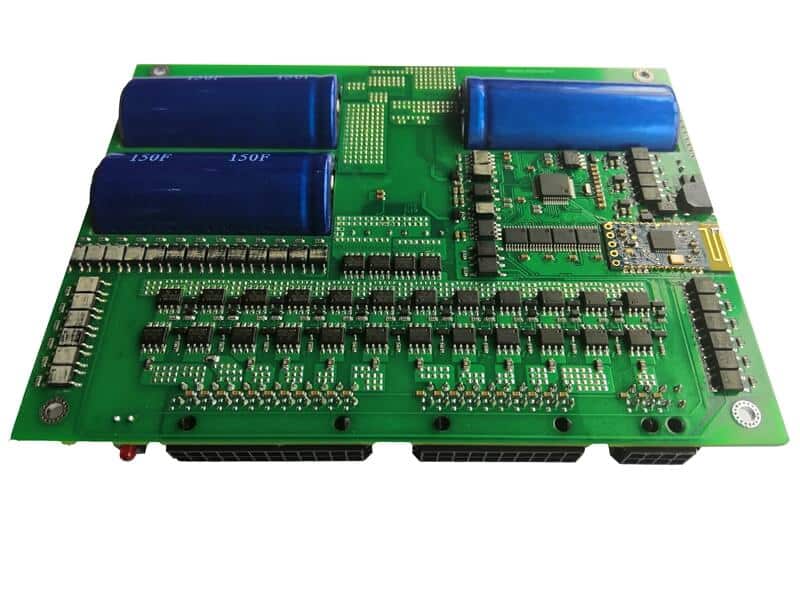

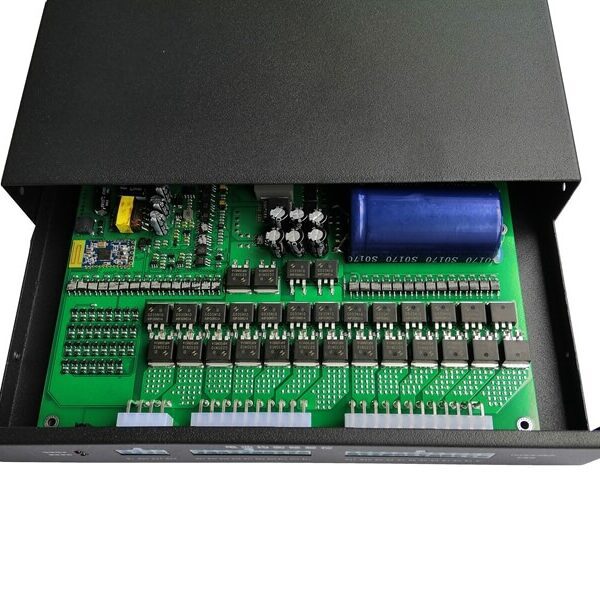

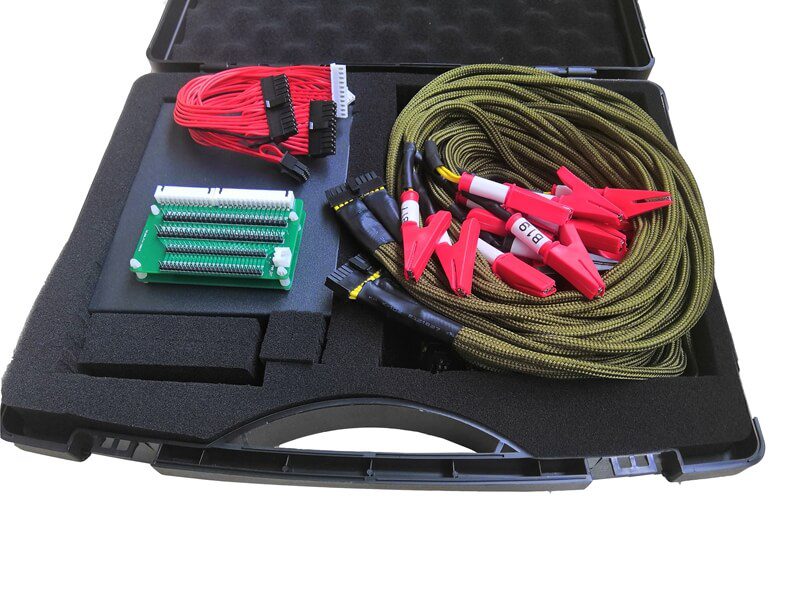

JK-B5A24S Balans Makinesi

Ürün Genel Bakışları:

Pil Aktif Eşitleyici (JK-B5A24S), büyük kapasiteli seri lityum pil paketleri Yönetim sistemi için dengeli bir çözümdür. Eşitleyici, aktif enerji transferi eşitlemesini sağlamak için bir ortam olarak bir süper kapasitör kullanır.

Ekolayzır, voltaj edinimi ve eşitlemesi olan 2 ila 24 dizi pil takımı için uygundur. Ekolayzır 5A için çalışır. Eşitlenmiş akım enerji transferi için kullanılır ve eşitleme akımı pil takımındaki seri bağlı hücrelerin voltaj farkına bağlı değildir. Voltaj edinim aralığı 1 V ~ 5V, doğruluk ± 3mV. Piyasadaki lityum demir fosfat, üçlü lityum, titanik asit, lityum kurşun asit vb. gibi her türlü pile uygulanabilir.

Ekolayzır, Bluetooth iletişim fonksiyonuna sahiptir ve mobil APP yazılımı ile donatılmıştır. Bluetooth bağlantılı ekolayzır üzerinden görüntülenebilir Tek hücre voltajı, ekolayzır durumunu görüntüleme, kurulum parametrelerini değiştirme vb. Küçük gezi arabalarına, scooter’lara, Enjoy bataryasına, batarya gücüne, baz istasyonu yedek gücüne, güneş enerjisi istasyonuna ve batarya PAKETİ’ndeki diğer ürünlere uygulanabilir, ayrıca bataryalar için de kullanılabilir

Denge bakımı, onarımı ve diğer durumlar.

2. Ana teknik parametreler:

2.1 Ana Özellikler

◆ 2~24 adet pil takımını destekler;

◆ Gerçek zamanlı, aktif, enerji transferi eşitlemesi, dengeye ulaşıldıktan sonra hücreler arasındaki basınç farkı ≤ 3mV’tur;

◆ Tek voltaj aralığı 1V ~ 5V, doğruluk ± 3mV;

◆ Üçlü, demir lityum, kurşun asit, süper kapasitör gibi tüm pil tiplerini destekler;

◆ Dengeleme akımı, hücre voltaj farkından bağımsız olarak 0,1~5A aralığında bağımsız olarak ayarlanır;

◆ Dengeli basamaklandırmayı destekleyerek 24’ten fazla pil takımı serisine uygulanabilir, teoride sonsuza kadar basamaklandırılabilir;

◆ APP ile donatılmış Bluetooth iletişim işlevi, pilin durumunu gerçek zamanlı olarak görüntülemenizi sağlar;

◆ Denge hattı direnci tespiti, anormal temas arızasının önceden bulunması;

◆ Güç kaynağı aralığı: 40V~100V

◆ Pil hasarını önlemek için düşük voltaj kapatma fonksiyonu.

2.2 Çevresel koşulların kullanımı

1. a) Çalışma sıcaklığı aralığı: -20 ° C ~ 70 ° C;
2. b) Güç gereksinimi: 40~100V, pil veya harici güç kaynağı ile kendi kendine güç sağlanabilir.
3. c) Güç tüketimi: Denge durumu 10mA@100V, dengesiz durum 6mA@100V.

Boyut:

JK-B5A24S ekolayzır boyutu 182mm × 121mm × 29mm’dir, şekil ve montaj deliği konumu boyutu

Şekil 2’de görüldüğü gibi.

3 Bağlayıcı ve arayüz açıklaması

3.1 Konnektör, LED konum açıklaması

Konnektör ve LED konumu Şekil 1’de gösterilmektedir.

Bağlayıcı	Pin No.	İsim	Tanım
P1	1	Yeraltı	Pil Toplam Negatif Polar
	2	B1	Hücre1 Pozitif Polar
	3	B2	Hücre2 Pozitif Polar
	4	B3	Hücre3 Pozitif Polar
	5	B4	Hücre4 Pozitif Polar
	6	B5	Hücre5 Pozitif Polar
	7	B6	Hücre6 Pozitif Polar
	8	B7	Hücre7 Pozitif Polar
	9	B8	Hücre8 Pozitif Polar
	10	B9	Hücre9 Pozitif Polar
	11	B10	Hücre10 Pozitif Polar
P2	1	B11	Hücre11 Pozitif Polar
	2	B12	Hücre12 Pozitif Polar
	3	B13	Hücre13 Pozitif Polar
	4	B14	Hücre14 Pozitif Polar
	5	B15	Hücre15 Pozitif Polar
	6	B16	Hücre16 Pozitif Polar
	7	B17	Hücre17 Pozitif Polar
	8	B18	Hücre18 Pozitif Polar
	9	B19	Hücre19 Pozitif Polar
	10	B20	Hücre20 Pozitif Polar
	11	B21	Hücre21 Pozitif Polar
P3	1	B22	Hücre22 Pozitif Polar
	2	B23	Hücre23 Pozitif Polar
	3	B24	Hücre24 Pozitif Polar
	4	Güç	Ekolayzır güç kaynağı, 13~24S’lik herhangi bir bölümün pozitifine bağlanabilir; ayrıca 40-100V DC Harici güç kaynağına da bağlanabilir.

4. Kurulum yöntemleri ve önlemler

4.1 Ambalajın açılması muayenesi ve önlemler

Ambalaj açma muayenesi ve önlemleri aşağıdaki gibidir:

1. a) Ambalaj kutusu, ekolayzır vb. gibi eşyaları elle tutun ve ters çevirmemeye çalışın;
2. b) Ürünü teslim almadan önce ambalajının sağlam olup olmadığına, darbe izi olup olmadığına, hasarlı olup olmadığına dikkat ediniz;
3. c) Anti-statik giysiler giymek, anti-statik eldiven takmak ve anti-statik bileklik takmak gibi yeterli anti-statik önlemleri alın.

Tamamen boşaldıktan sonra antistatik poşeti açın ve ekolayzırın iyi görünüp görünmediğini kontrol etmek için ekolayzırı çıkarın.

4.2 Tek ekolayzır kurulumu

Tek bir JK-B5A24S ekolayzır, seri halde 2-24 pil dizisine sahip pil paketleri için uygundur. Ancak pil paketi

Voltaj 40V’un altına düştüğünde ekolayzırın harici DC 40V~100V güç kaynağı sağlaması gerekir.

Seri olarak bağlanmış 24 adet pil dizisine sahip bir pil takımı için kablolama yöntemi Şekil 3’te gösterilmiştir.

Ekolayzırı 24S’den az hücrelere uygulayın. Kablolama yöntemi Şekil 4’te gösterilmiştir (20S gösterilmiştir).

Ekolayzırı 40V’dan düşük voltajlı bir pil takımına uygulayın. Kablolama yöntemi Şekil 5’te gösterilmiştir. (Şekil 3S ile eşleştirilmiştir. Boost modülü bir örnektir).

Ekolayzırı 40V’tan düşük voltajlı bir pil takımına uygulayın. Kablolama yöntemi Şekil 6’da gösterilmiştir (şekil 3S ve harici güç kaynağı ile gösterilmiştir).

4.3 Çoklu Ekolayzır Basamaklı Kurulumu

JK-B5A24S ekolayzırı, ekolayzırın 24’ten fazla pil takımı dizisine uygulanmasına olanak tanıyan kademeli kurulumu destekler. Kademeli kurulum kablo şeması Şekil 7’de gösterilmiştir.

5. Kullanım ve işletim

5.1 Kullanım öncesi hazırlık ve muayene

Gücü açmadan önce, lütfen dengeleme hattı bağlantısının normal olup olmadığını, dengeleyiciye sağlanan güç kaynağının gerekli aralıkta olup olmadığını, dengeleyicinin güvenli bir şekilde yerleştirilip yerleştirilmediğini ve devre kartının kısa devre olup olmadığını teyit edin. Dengeleyicinin gücünü açın, aksi takdirde anormal çalışma veya hatta yanma gibi ciddi sonuçlara neden olabilir.

5.2 Ekolayzır güç açma çalışması

Yukarıdaki işlemin doğru olduğunu onayladıktan sonra ekolayzırı açabilirsiniz. JK-B5A24S tipi ekolayzırda güç açma kontrol anahtarı yoktur. Sadece güç kablosunu terminale bağlaması gerekir. Ekolayzır otomatik olarak çalışmaya başlayacaktır. Ekolayzır otomatik çalışma için tasarlanmıştır. İlk güç açma koşulu, pil takımının ilk pil voltajının 2,4 V’tan yüksek olmasıdır.

5.3 APP Kullanım Talimatları

5.3.1 Durum Görünümü

Gerçek zamanlı durum arayüzü gösterilir

Gerçek zamanlı durum sayfasında hücre voltajı, toplam akü voltajı, maksimum diferansiyel voltajı, ortalama hücre voltajı, eşitleme durumu, eşitleme akımı ve eşitleme hattı direnci gibi bilgileri görüntüleyebilirsiniz.

5.3.2 Parametre Ayarları

Parametre ayar sayfası gösterilir.

Parametre ayar sayfasında hücre sayısı, tek hücre tanımlama voltajı, tetikleme eşitleme voltaj farkı, maksimum eşitleme akımı, otomatik kapanma voltajı ve voltaj edinim referansı gibi parametreler ayarlanabilir.

5.3.3 BMS Kontrolü

BMS kontrol sayfası, pil çıkış korumasına sahip bir ekolayzır içindir. JK-B5A24S ekolayzırında bu işlev yoktur ve sayfa boştur.

6. Genel hata analizi ve giderilmesi

Arızanın nedeni ve tedavisi Tablo 2’de gösterilmiştir.

HAYIR.	Belirti Neden	Analiz	Çare	Notlar
1	Güç göstergesi kapalı	Ekolayzır düzgün güç sağlamıyor.	P2 konnektöründeki güç pinlerinin güç kaynağına takılı olduğundan emin olun.
2	APP istemlerinin sayısı ayarlanan değerle aynı değil.	Tekli ayar sayısı hatalı veya dengeleme hattı bağlantısı anormal.	Ünite ayarlarının sayısının bağlı pil sayısıyla aynı olduğundan emin olun.
3	APP, dengeleme hattı direncinin çok büyük olduğunu bildiriyor	Pil-konnektör hattı direnci çok büyük	Pil ünitesi ile konnektör arasındaki temasın zayıf olup olmadığını kontrol edin, aksi takdirde kabloyu değiştirin.
4	Hatalı voltaj edinimi	Kablolama hatası veya yanlış parametre ayarı	Bağlantı hariç tutma bağlantı hatalarını tek tek kontrol edin. Edinim doğru olana kadar voltaj edinim referansı üzerinden ince ayar yapın.
5	Ekolayzır önyükleme yapmıyor	Ekolayzır çalışma koşullarını karşılamıyor	İlk pil dizisinin voltajının 2,4V’tan yüksek olup olmadığını kontrol edin. Koşullar karşılanmıyorsa, lütfen pili 2,4V veya daha yüksek bir değere şarj edin, ardından ekolayzır otomatik olarak açılacaktır.

Yukarıda yaygın hatalar, olası nedenler ve çözümler listelenmiştir. Hata düzeltilmemişse lütfen bizimle iletişime geçin.

7. Güvenlik koruma önlemleri ve tedbirleri

Ekolayzırın kendisi yüksek voltaja sahip olmadığından, vücuda elektrik çarpması hasarı vermez.

Ekolayzır, anti-statik koruma gerektiren statik duyarlı bileşenlere sahiptir. Düzgün çalıştırılmazsa, ekolayzırda hasara neden olur. Ekolayzırı çalıştırmanız gerekiyorsa, lütfen aşağıdaki talimatlara dikkat edin:

1. a) PCB’ye dokunmadan önce, işlemi yapan kişi statik elektriği boşaltmalı ve anti-statik önlemleri almalıdır;
2. b) ekolayzırın elektrik yalıtkan malzemeden yapılmış giysilerle (plastik film, yalıtımlı masa üstü veya suni ipek) temas etmesine izin verilmez;
3. c) Ekolayzırda kaynak işlemi yaparken lehim ucunun topraklanmış olduğundan emin olun;
4. d) İletken olmayan kapların kullanılması kaçınılmazsa, PCB yerleştirilmeden önce iletken köpük kauçuk veya düz alüminyum folyo gibi iletken bir malzeme ile paketlenmelidir.

8. Taşıma ve depolama

8.1 Taşımacılık

Paketlenmiş ürün, yağmur veya kardan doğrudan etkilenmeden ve sert darbelere maruz kalmadan normal taşıma araçlarıyla taşınabilir. Taşıma sırasında asit ve alkali gibi aşındırıcı maddelerle bir araya getirilmesine izin verilmez.

8.2 Depolama

Paketlenmiş ürünler kalıcı bir depoda saklanmalıdır. Depo sıcaklığı 0 °C ~ 35 °C, bağıl nem %80’den fazla olmamalıdır. Depoda asit ve alkali ve aşındırıcı gaz bulunmamalı, güçlü mekanik titreşim ve darbe olmamalı, güçlü manyetik alan olmamalıdır.
